Turinys

1. Kas yra švara? Daugiau nei būti akivaizdžiai švariam
2. Pagrindiniai švaros tikrinimo įrangos veikimo principai: nematomų nešvarumų fiksavimas
3. Pagrindinės švaros tikrinimo įrangos klasifikacija
4. Taikymo sritys: kur veikia švarumo tikrinimo įranga
5. Visuomenėje paplitusi klaidinga nuomonė apie švaros testavimą
6. Bandymo įrangos eksploatavimo ir priežiūros gairės
7. Išvada: mikro švara, paslėptas nacionalinės gaminių kokybės pagrindas

1. Kas yra švara? Daugiau nei būti akivaizdžiai švariam

Kasdienė švara reiškia, kad plika akimi nėra matomų dėmių, o profesionali švara yra standartizuota kiekybinė sąvoka. Tai reiškia bendrą likusių dalelių, alyvos teršalų, mikroorganizmų ir cheminių medžiagų likučių kiekį, dalelių dydį ir sudėties laipsnį ant kietų ruošinių paviršiaus, skystos terpės viduje ir uždarose patalpose, kuriems taikomi vieningi pasauliniai vertinimo standartai. Šiuo metu taikomi du dominuojantys universalūs pramonės standartai: VDA 19.1, skirtas automobilių pramonei, o išskirtinis mikrobiologinis standartas23 ir ISO 16. maisto ir medicinos sektoriams. Teršalai skirstomi į dvi kategorijas:

a.Kietųjų dalelių teršalai:Metalo drožlės, smėlis, dulkės, suvirinimo šlakas, daugiausia susidarantys apdorojimo, surinkimo ir valymo procedūrų metu, keliantys didžiausią pavojų tiksliajai technikai;

b.Minkšti organiniai teršalai:Apdorojama alyva, atpalaiduojančios medžiagos, bakterijos, baltymų likučiai, daugiausia kontroliuojami medicinos, maisto ir puslaidininkių pramonėje.

2. Pagrindiniai švaros tikrinimo įrangos veikimo principai: nematomų nešvarumų fiksavimas

Visų tipų švaros tikrinimo įranga turi tą pačią logiką: rinkti teršalus → konvertuoti aptinkamus signalus → atlikti kiekybinę duomenų analizę → įvertinti švarą pagal standartus. Yra trys pagrindiniai techniniai metodai, pritaikyti skirtingiems bandymų scenarijams:

2.1. Gravimetrinė analizė (klasikinis pagrindinis metodas)

Tai dažniausiai taikomas pramoninių dalių bandymo metodas su paprastais principais. Specialus valymo skystis naudojamas bandomiesiems ruošiniams nuplauti, kad būtų pašalinti visi paviršiaus teršalai. Mišriųjų atliekų skystis filtruojamas vakuumu per mikroporines filtrų membranas su fiksuotu porų dydžiu, kad būtų sulaikytos priemaišos ant membranos paviršiaus. Išdžiovinus ir išdžiovinus filtro membraną, didelio tikslumo mikrosvarstyklės pasveria membraną prieš ir po filtravimo, o svorio skirtumas lygus bendram priemaišų svoriui. Filtrų membranos, kurių porų dydis yra 1 μm, 5 μm ir 10 μm, dažniausiai naudojamos įprastiniam hidraulinių ir automobilių dalių bandymui. Šis metodas pasižymi mažomis sąnaudomis ir reikalavimus atitinkančiais bandymų duomenimis, tačiau juo negalima nustatyti dalelių dydžio ar medžiagos sudėties.

2.2. Optinio vaizdo analizė (didelio tikslumo pagrindinis metodas)

Su didelio padidinimo metalurginiais mikroskopais, didelės raiškos vaizdo moduliais ir intelektualiais algoritmais ši įranga apdoroja filtrų membranų pavyzdžius, automatiškai fiksuoja viso lauko vaizdus ir sumaniai nustato dalelių dydį, kiekį ir morfologiją. Jis gali atskirti laidžias metalo daleles nuo nemetalinių dulkių dalelių ir tiesiogiai generuoti oficialias reikalavimus atitinkančias bandymų ataskaitas. Aukščiausios klasės modeliuose naudojamas dirbtinio intelekto atpažinimas, siekiant nustatyti dalelių medžiagas ir taršos šaltinius, pvz., perdirbant šlifavimo šiukšles ir išorines dulkes, kurios plačiai taikomos naujoje energetikos ir aviacijos pramonėje.

2.3. Greitoji indukcijos analizė (nešiojamas atrankos metodas)

Jį sudaro dvi šakos: ATP fluorescencijos aptikimas ir lazerio sklaidos aptikimas, todėl nereikia paruošti tirpiklio mėginio, kad būtų galima atlikti greitus patikrinimus vietoje. ATP fluorescenciniai detektoriai aptinka paviršinius mikroorganizmus ir organines liekanas per biologinę fluorescencinę reakciją ir pateikia rezultatus per 10 sekundžių, plačiai naudojami ligoninių stalviršių, viešojo maitinimo indų ir farmacijos dirbtuvių patikrai vietoje. Lazeriniai dalelių skaitikliai taiko šviesos blokavimo ir šviesos sklaidos principus, kad aptiktų alyvoje ir išvalytame vandenyje esančias suspenduotas daleles, taikomus tiesioginiam hidraulinės alyvos ir išvalyto vandens kokybės stebėjimui.

3. Pagrindinės švaros tikrinimo įrangos klasifikacija

Suskirstyta pagal taikymo scenarijus ir funkcines formas, pagrindinė įranga skirstoma į keturias kategorijas, apimančias visus scenarijus nuo patikrų dirbtuvėse vietoje iki tikslaus aptikimo laboratorijoje:

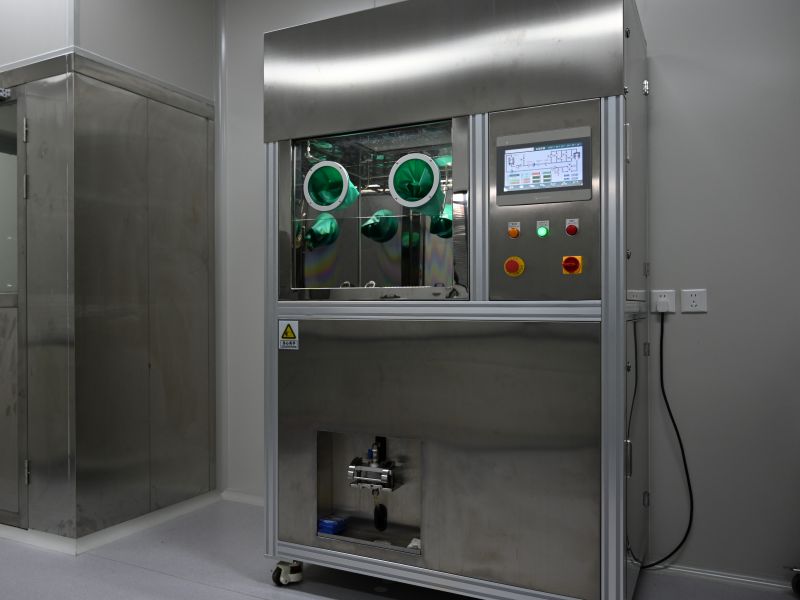

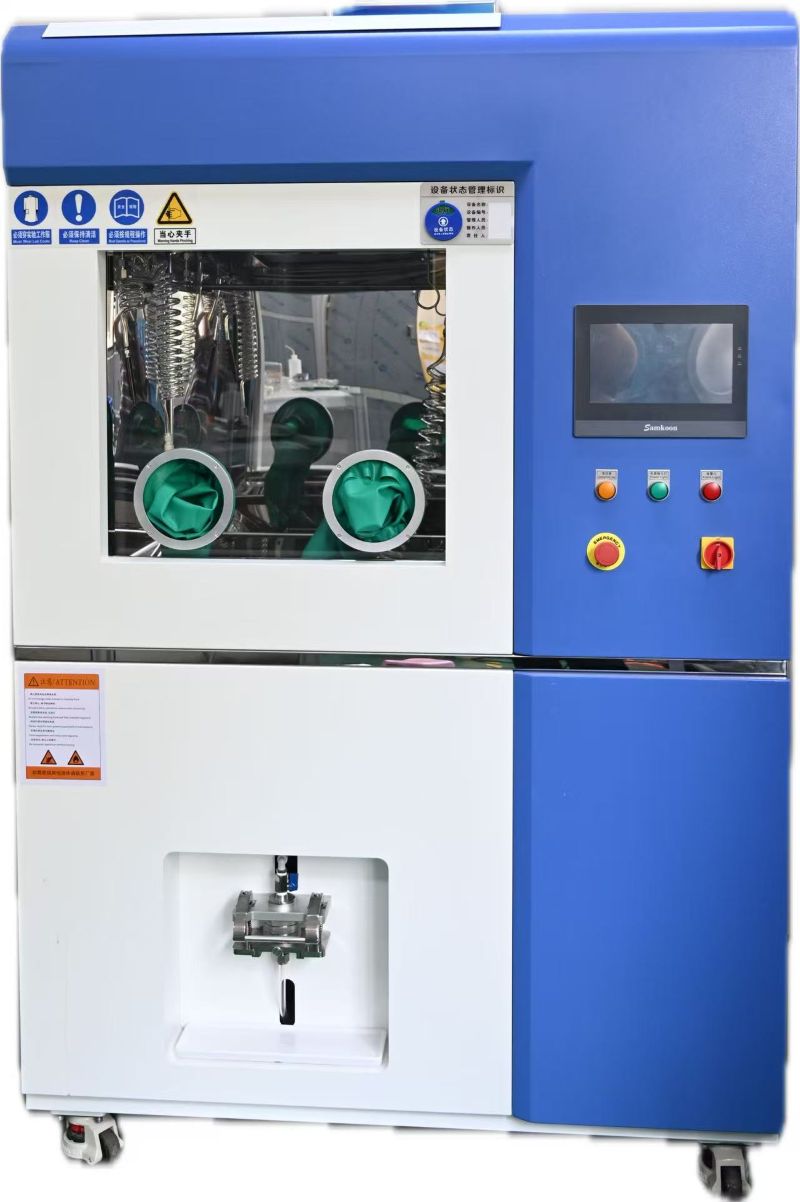

3.1. Integruota komponentų švaros tikrinimo sistema

„Viskas viename“ laboratorinis įrenginys, sudarytas iš ekstrahavimo valymo mašinos, vakuuminio filtravimo įrenginio, integruotos džiovinimo mašinos ir išmaniojo vaizdo analizatoriaus. Jis užbaigia automatinį mėginių paruošimą, testavimą ir ataskaitų generavimą visiškai laikantis VDA ir ISO nacionalinių standartų. Sukurtas automobilių greičių dėžių, naujų energijos akumuliatorių korpusų ir aviacijos ir erdvėlaivių vožtuvų ritinių partijos kokybės tikrinimui, pasiekia 0,1 mg bandymo tikslumą.

3.2. Nešiojamas švaros detektorius

Kompaktiška rankinė įranga, kuriai nereikia ruošti mėginių ar eksploatacinių medžiagų, skirta greitam patikrinimui vietoje. Jis tinka aptikti alyvos priemaišas automobilių remonto dirbtuvėse ir vietoje tikrinti ruošinio paviršiaus švarumą gamyklose. Jo bandymų duomenys skirti tik etaloniniam patikrinimui, negalioja gamyklos oficialioms atitikties ataskaitoms.

3.3. Skysčių dalelių skaitiklis

Specializuojasi skysčių terpės aptikimo srityje, matuoja suspenduotų dalelių klases hidraulinėje alyvoje, tepalinėje alyvoje, farmaciniu būdu išvalytame vandenyje ir buteliuose išpilstytuose tirpaluose. Jis realiu laiku stebi alyvos švarumą, kad prognozuotų hidraulinių vamzdynų susidėvėjimą ir alyvos grandinės gedimus, plačiai naudojamas plieno gamyklose, vėjo elektrinėse ir hidraulinės įrangos priežiūros pramonėje.

3.4. Mikrobų švaros detektorius

Sutelkti dėmesį į biologinės higienos aptikimą, įskaitant ATP fluorescencijos detektorius ir ore esančių bakterijų mėginių ėmiklius. Jis daugiausia aptinka bakterijas, pelėsius ir organinius likučius, kad būtų galima patikrinti aplinkos švarą operacinėse, maisto dirbtuvėse ir sterilių pakuočių dirbtuvėse.

4. Taikymo sritys: kur veikia švarumo tikrinimo įranga

Priešingai įprastam nesusipratimui, tokia įranga neapsiriboja gamyklos kokybės patikra, bet būtina kasdieniniam vartojimui ir aukščiausios klasės išmaniajai gamybai:

4.1. Automobilių ir naujosios energijos pramonė (didžiausias pritaikymas)

Mikrono dydžio metalo nuolaužos turi būti griežtai kontroliuojamos ant automobilių degalų purkštukų, stabdžių vožtuvų, guolių, naujų energijos baterijų aušinimo vamzdynų ir variklio tiksliųjų dalių. Statistika rodo, kad daugiau nei 60% automobilių hidraulinių sistemų gedimų sukelia mažų nešvarumų užsikimšimas. Galiojanti švaros bandymo ataskaita yra privalomas visų automobilių dalių priėmimo reikalavimas prieš pristatymą.

4.2. Farmacijos ir medicinos pramonė (su gyvybe susijęs sektorius)

Ant vienkartinių švirkštų, chirurginių instrumentų, ortopedinių implantų eksploatacinių medžiagų ir vaistų pakuočių vidinių sienelių neleidžiama turėti bakterijų ar šiukšlių likučių. Medicininės hospitalinės infekcijos mėginių ėmimas ir medicinos prietaisų masinės gamybos kokybės tikrinimas remiasi ATP detektoriais ir mikroskopine švaros tikrinimo įranga, kad būtų išvengta pooperacinės infekcijos ir vartojimo užteršimo.

4.3. Aukščiausios klasės aviacijos ir kosmoso gamyba

Orlaivių ir erdvėlaivių variklių alyvos grandinėse, orlaivių hidrauliniuose komponentuose ir palydovinėse precizinėse dalyse reikia kontroliuoti net 2 μm priemaišas. Specialūs itin didelio tikslumo švaros analizatoriai garantuoja nulinį įrangos gedimą esant ekstremalioms darbo sąlygoms dideliame aukštyje ir yra pagrindinė aviacijos ir kosmoso gamybos kokybės kontrolės įranga.

4.4. Maistas, kasdieniai chemijos ir civiliniai laukai

Tai apima geriamojo vandens priemaišų aptikimą, gėrimų pradinio tirpalo dalelių atranką, kosmetikos sterilumo patikrinimą ir viešojo maitinimo indų higienos patikrinimą. Nešiojami detektoriai greitai įvertina, ar laikomasi higienos, kad būtų užtikrintas visuomenės vartojimo saugumas.

4.5. Puslaidininkių ir elektronikos pramonė

Jis tikrina švarių patalpų klases plokštelių lustų, grandinių plokščių ir optinių lęšių komponentų gamybos cechuose ir aptinka elektroninių komponentų paviršiaus dulkes, užkertant kelią trumpiesiems jungimams ir vaizdo defektams, kuriuos sukelia mikrodalelės, kad būtų pagerintas elektroninių gaminių išeiga.

5. Visuomenėje paplitusi klaidinga nuomonė apie švaros testavimą

Trys paplitusios klaidingos nuomonės:

1. Švarus ruošinių nuvalymas reiškia atitiktį standartams: skudurėliais galima pašalinti tik dideles matomas daleles, o mikronų mastelio šiukšles nepaliestos;

2. Visi detektoriai turi tą patį tikslumą: nešiojamieji įrenginiai skirti tik tikrinimui, o laboratoriniai vaizdo gavimo įrenginiai gali pateikti oficialias atitikties ataskaitas;

3. Valymas paprastu vandeniu atitinka standartus: pramoninis aliejus ir įterptosios dalelės gali būti pašalintos tik tam skirtu ekstrahavimo tirpikliu, o ne paprastu vandeniu.

6. Bandymo įrangos eksploatavimo ir priežiūros gairės

Švaros tikrinimo įranga – tai didelio tikslumo optinis ir svėrimo prietaisas, kurio kasdienė priežiūra tiesiogiai lemia tyrimo tikslumą. Toliau pateikiamos trys pagrindinės priežiūros taisyklės:

Didelio tikslumo svarstyklės ir mikroskopiniai aptikimo moduliai turi būti patalpinti smūgiams, dulkėms ir pastovios temperatūros laboratorijose, kad būtų išvengta oro srauto ir vibracijos trukdžių svėrimo ir vaizdo gavimo duomenims;

Filtrų membranos ir valymo tirpikliai yra specialios standartinio porų dydžio eksploatacinės medžiagos; netinkamos eksploatacinės medžiagos tiesiogiai lems neteisingus bandymo rezultatus;

Nešiojamosios įrangos zondai ir mėginių ėmimo angos turi būti reguliariai dezinfekuojamos, kad būtų išvengta kryžminio užteršimo ir išpūstų bandymų duomenų.

7. Išvada: mikro švara, paslėptas nacionalinės gaminių kokybės pagrindas

Žmogaus akims būdingi regėjimo apribojimai, o ne mikronų ir submikronų daleles, kurias fiksuoja ir kiekybiškai įvertina švaros tikrinimo įranga, identifikuoja tik milimetro dydžio dėmes. Mažiau akį traukianti nei didelio masto gamybos mašinos, tokia įranga sukuria nematomą gynybos liniją tiksliajai gamybai, medicininei higienai ir visuomenės saugumui. Tobulėjant naujoms energijos, aukščiausios klasės medicinos prietaisų ir kosmoso pramonės šakoms, pramonės švaros standartai nuolat gerėja. Išmani, visiškai automatinė ir dirbtinio intelekto atsekama švaros tikrinimo įranga tapo pramonine standartine konfigūracija, užtikrinančia pramoninių produktų ir civilinių prekių saugą ir kokybę, naudojant tikslų mikroaptikimą.
