Turinys

1. Apibrėžimas ir apžvalga
2.Tyrimo tikslai ir reikšmė
3. Bendrieji aptiktų teršalų tipai
4. Pagrindiniai testavimo metodai
4.1 Gravimetrinis metodas (svėrimo analizė)
4.2 Mikroskopinė analizė
4.3 Cheminė analizė
5. Pagrindiniai pramonės standartai
6. Pagrindinės taikymo sritys
7. Standartinės testavimo procedūros
8.Išvada

1. Apibrėžimas ir apžvalga

Švarumo tikrinimas – tai techninis procesas, kurio metu aptinkami, kiekybiškai įvertinami ir analizuojami liekamieji teršalai (kietos dalelės, alyvos dėmės, pluoštai, joninės liekanos ir kt.) ant pramoninių komponentų ir gaminių paviršiaus. Pagrindinis jos tikslas – užtikrinti, kad gaminių paviršiaus švara atitiktų pramonės specifikacijas ir klientų techninius reikalavimus.

2. Testavimo tikslai ir reikšmė

· Kokybės kontrolė:Norėdami valdyti gamybos kokybę, patikrinkite tikrąjį valymo procesų, tokių kaip ultragarsinis valymas ir purškimas, veikimą.

· Gedimų rizikos prevencija:Efektyviai išvengsite gedimų, įskaitant alyvos grandinės užsikimšimą, guolių susidėvėjimą ir trumpąjį komponentų jungimą, ir prailginkite gaminio tarnavimo laiką.

· Atitikties atitiktis:Laikykitės specialių pramonės standartų ir pritaikytų techninių specifikacijų iš klientų automobilių, aviacijos, medicinos ir kituose sektoriuose.

· Proceso optimizavimas:Atsekti teršalų šaltinius, tikslingai optimizuoti gamybos, apdorojimo ir valymo procesus bei sumažinti defektų skaičių.

3. Dažni aptiktų teršalų tipai

· Kietųjų dalelių teršalai:Metalo drožlės, dulkės, pluoštai, šlifavimo likučiai, žvyras ir kitos priemaišos.

· Plėvelės likučiai:Organinės plėvelės, tokios kaip perdirbimo alyva, tepalai, parafinas ir valymo priemonių likučiai.

· Joniniai teršalai:Druskos, srauto likučiai ir tt Jos labai paveikia elektroninių gaminių patikimumą ir yra pagrindinis elektronikos pramonės tikrinimo elementas.

4. Pagrindiniai testavimo metodai

4.1 Gravimetrinis metodas (svėrimo analizė)

Tai pats fundamentaliausias ir universaliausias kiekybinio tyrimo metodas. Ant komponentų paviršių esantys teršalai surenkami purškiant, ištraukiant ultragarsu ir kitomis priemonėmis. Ekstraktas filtruojamas per iš anksto pasvertą mikroporinę membraną. Membrana išdžiovinama ir vėl pasveriama, tada apskaičiuojama bendra teršalų masė ploto vienetui (bendrasis vienetas: mg/1000cm²).

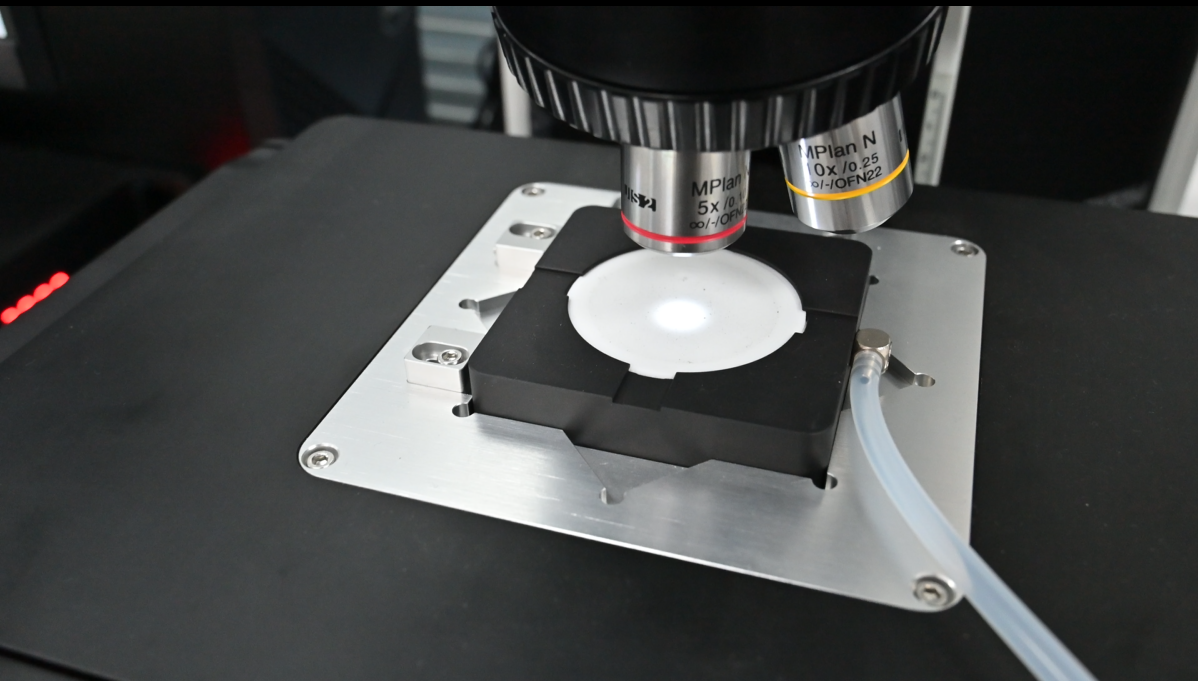

4.2 Mikroskopinė analizė

· Optinė mikroskopija:Suskaičiuokite daleles ant filtro membranos, išanalizuokite dalelių dydžio pasiskirstymą ir ištrinkite per dideles kenksmingas daleles (pvz., daleles, kurių dydis ≥50 μm).

· SEM-EDS (skenuojantis elektronų mikroskopas su energijos dispersine spektroskopija):Pasiekite itin didelio padidinimo vaizdą, kad tiksliai išanalizuoti elementinę dalelių sudėtį, atskirti metalines ir nemetalines priemaišas ir nustatyti taršos šaltinius.

4.3 Cheminė analizė

·TOC (bendros organinės anglies) testas:Tiksliai išmatuokite organinių teršalų, tokių kaip alyvos likučiai ir valymo priemonės, kiekį.

· FTIR (Furijė transformacijos infraraudonųjų spindulių spektroskopija):Nustatykite organinių likutinių plėvelių sudėtį, įskaitant riebalus ir stambiamolekulinius polimerus.

·Jonų chromatografija:Aptikti kenksmingų jonų likučius, tokius kaip chlorido jonai ir sulfato radikalai, plačiai taikomi tikrinant tikslią elektroniką ir aukščiausios klasės komponentus.

5. Pagrindiniai pramonės standartai

· Automobilių pramonė:ISO 16232, VDA 19.1 (pagrindiniai vyraujantys standartai)

· Aviacijos ir kosmoso pramonė:AS9100, GB/T 39095

· Medicinos pramonė:ISO 13408-2

· Kinijos nacionalinis standartas:GB/T 41481-2022 (identiškas ISO 16232)

6. Pagrindinės taikymo sritys

Ši technologija plačiai naudojama tiksliojoje gamyboje, laikantis griežtų švaros reikalavimų, apimanti: automobilių variklių dalis, kuro purkštukus ir stabdžių komponentus; aviacijos ir kosmoso hidrauliniai vožtuvai, guoliai ir degalų sistemos dalys; elektroniniai gaminiai, tokie kaip PCB plokštės, tikslios jungtys ir jutikliai; Medicininiai implantų prietaisai ir chirurginiai instrumentai; pagrindiniai naujų energijos akumuliatorių ir variklių komponentai.

7. Standartinės testavimo procedūros

· Teršalų ištraukimas:Surinkite visus likusius teršalus ant komponentų paviršių purškiant skysčiu, ultragarsu ir kitais būdais.

· Filtravimas ir sodrinimas:Filtruokite ekstraktą mikroporingomis membranomis, kad sulaikytumėte visas kietas priemaišas ir likučius.

· Išsamus testavimas ir analizė:Ištirti bendrą teršalų masę gravimetriniu metodu; suskaičiuoti dalelių kiekį ir matuoti dalelių dydį mikroskopu; analizuoti teršalų sudėtį SEM-EDS, FTIR ir kita įranga.

· Rezultatų įvertinimas ir ataskaitos išdavimas:Palyginkite bandymų duomenis su pramonės standartais ir techninėmis ribomis, kad įvertintumėte gaminio švarumą ir išduokite oficialias bandymų ataskaitas.

8. Išvada

Kaip pagrindinė kokybės kontrolės priemonė tiksliosios gamybos pramonėje, švarumo bandymai veiksmingai pašalina kenksmingas likutines priemaišas ant komponentų ir pašalina galimą gaminio gedimo riziką. Tai tiesiogiai lemia gaminių patikimumą, saugą ir tarnavimo laiką ir tapo privaloma kokybės tikrinimo procedūra aukščiausios klasės gamybos sektoriuose, įskaitant automobilių, kosmoso, medicininio gydymo, tiksliosios elektronikos ir naujos energijos.
